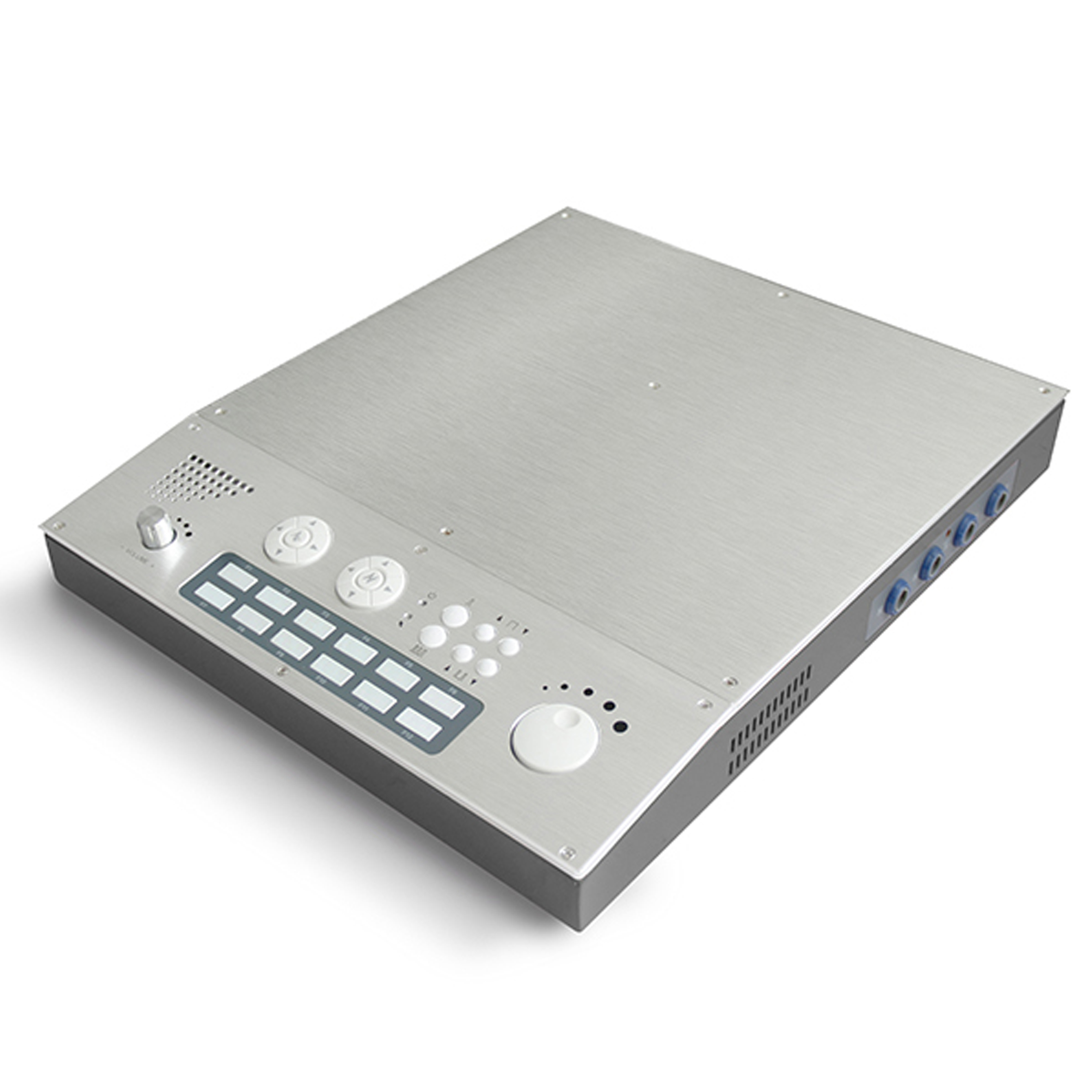

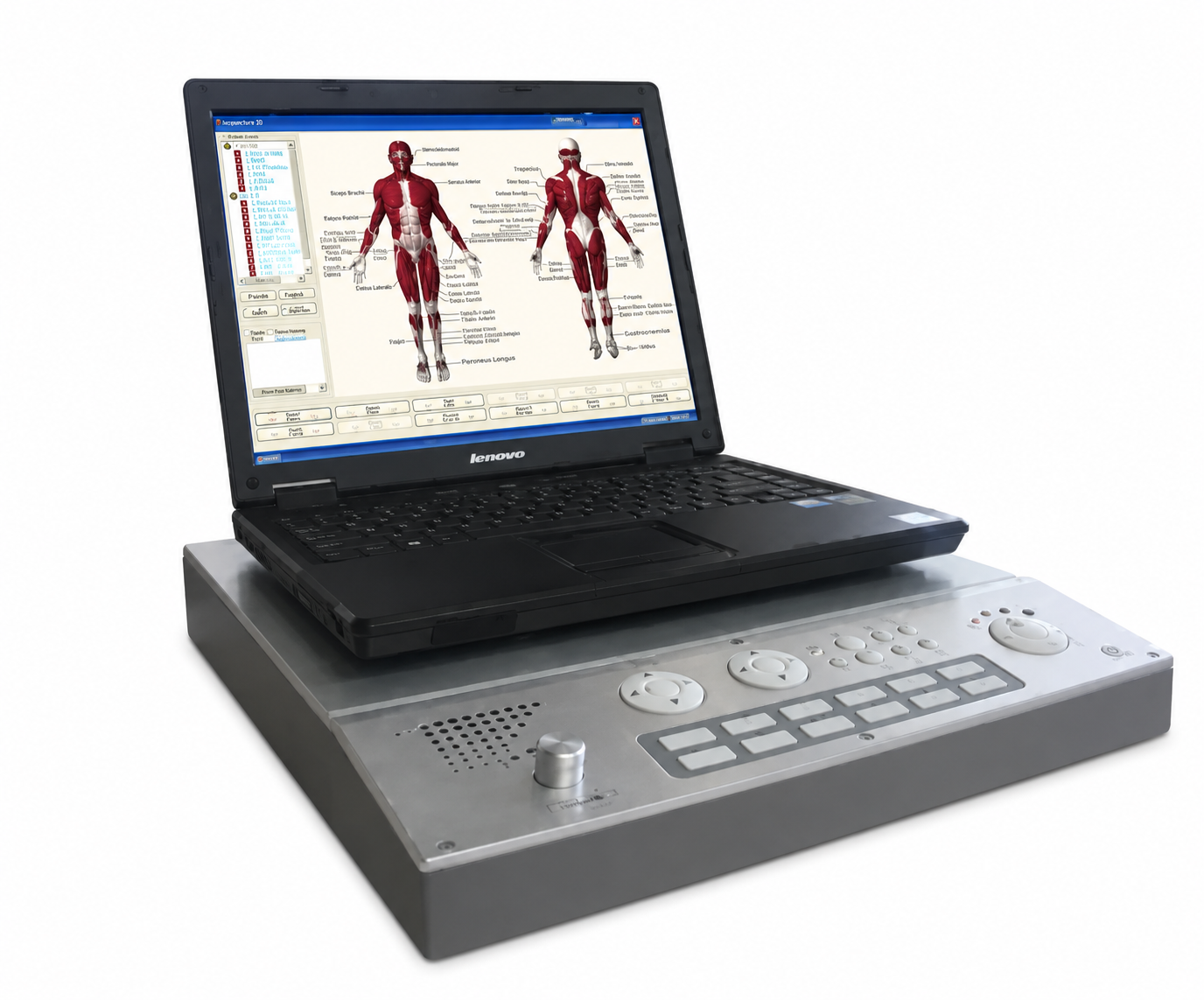

CONTEC CMS6600B EMG/EP elektromiográf neurológiai vizsgáló rendszer
Cikkszám: U00037652

Termék jellemzői:
A CONTEC CMS6600B egy 4 csatornás, hordozható elektromiográf és evokált potenciál (EMG/EP) rendszer, amelyet az idegsejtek és izomzat bioelektromos aktivitásának rögzítésére és elemzésére terveztek. A készülék alkalmas EMG, motoros és szenzoros idegvezetési sebesség (MCS/SCS), F-hullám, H-reflex, repetitív idegingerlés (RNS), pislogási reflex (Blink Reflex), valamint vizuális (VEP), agytörzsi hallási (BAEP) és szomatoszenzoros evokált potenciál (SEP) vizsgálatokra. 16 bites A/D felbontása, 200 kHz-es mintavételi sebessége és integrált stimulátor egysége révén klinikai és kutatási környezetben egyaránt megbízható, CE-tanúsított diagnosztikai eszköz.

Fő előnyök:
-Komplex EMG/EP diagnosztikai platform
– egyetlen készülékkel elvégezhető az összes releváns neurológiai elektrofiziológiai vizsgálat
-4 független erősítő csatorna
– párhuzamos, többpontos mérés lehetővé teszi az összetett izom- és idegvizsgálatokat
-16 bites A/D konverzió és 200 kHz mintavételi sebesség
– klinikai minőségű, nagy pontosságú jelenségek rögzítése
-Neurológiai és izomnavigációs rendszer
– vizsgálati terület gyors, pontos kiválasztása szoftveresen vezérelt anatómiai térképpel
-Automatikus normálérték-összehasonlítás
– a mért adatok azonnal összevethetők a beépített referencia-adatbázissal
-Integrált stimulátor egység– konstans áramerősségű elektromos stimulátor (0,2–100 mA), hang- és fényingerlő tartozékokkal
-Elektromágneses zavarszűrés, fotoelektromos izoláció
– megbízható jel alacsony zajszint mellett, interferenciamentes mérés
-Hordozható, könnyű fémházzal
– kompakt kialakítás, könnyen szállítható klinikai és terepi körülmények között (6 kg, 420×350×46 mm)
-Flexibilis szoftver, konfigurálható paraméterek
– a rendszer az adott klinikai igény szerint személyre szabható
-Leletezési és adatbázis-kezelő funkció
– betegadatok, mérési eredmények és grafikonok strukturált archiválása
-CE tanúsítvány, ISO 13485 minőségbiztosítás
– az európai orvosi eszközszabványok teljes megfelelése

Elvégezhető vizsgálatok és diagnosztikai modulok
EMG – ElektromiográfiaAz izomzat spontán és akaratlagos bioelektromos aktivitásának rögzítése tű- és felületi elektródával
MCS – Motoros idegvezetési sebességA motoros idegrostok ingerületvezetési sebességének és amplitúdójának meghatározása
SCS – Szenzoros idegvezetési sebességÉrzőideg-rostok vezetési sebességének és szenzoros akciós potenciáljának mérése
F-hullámKésői motoros válasz vizsgálata, proximális idegszakasz és gerincvelő érintettségének kimutatása
H-reflexMonosynapticus reflex ív mérése, lumbosacralis gyökkárosodás és polyneuropathia diagnosztikájában
RNS – Repetitív idegingerlésNeuromuscularis junkció vizsgálata, myasthenia gravis és Lambert-Eaton szindróma kimutatása
Blink Reflex – Pislogási reflexTrigeminalis és facialis ideg agytörzsi reflexívének vizsgálata
VEP – Vizuális evokált potenciálLátópálya integritásának vizsgálata, sclerosis multiplex és látóideg-betegségek diagnosztikájában
BAEP – Agytörzsi hallási EPHallópálya és agytörzsi funkció objektív vizsgálata, hallásküszöb meghatározása
SEP – Szomatoszenzoros EPSzenzoros pályák és gerincvelői funkció vizsgálata, perifériástól kéregig terjedő útvonal értékelése

Felhasználási területek
Neurológiai diagnosztika, polyneuropathia
Carpal tunnel szindróma vizsgálat
Myasthenia gravis kivizsgálás
Sclerosis multiplex pályavizsgálat (VEP)
Radikulopátia és plexopátia diagnosztika
Csecsemő- és gyermekkori hallásszűrés (BAEP)
Intraoperatív neuromonitorozás
Gerincvelő-sérülés értékelése (SEP)
Neuromuscularis betegségek követése
Orvostudományi oktatás, rezidensképzés
Klinikai és tudományos kutatás
Rehabilitációs terápia tervezése és monitorozása

Hardver és jelminőség
- Nagy sebességű adatgyűjtés – 200 kHz mintavételi sebesség minimális jelkésleléssel
- Elektromágneses zavarszűrés és fotoelektromos izoláció – klinikai zajmentes mérési környezet
- 50 Hz hálózati zavar szűrő – bekapcsolható frekvenciaelnyomó szűrő a zajcsökkentéshez
- Nagy közös módusú elnyomási arány (CMRR) – legalább 100 dB, kiváló diff. jelérzékenység
- Nagy szilárdságú, könnyű fémváz – kiváló elektrosztatikus és elektromágneses árnyékolás
- Kompakt, integrált hardverrendszer – könnyű szállíthatóság és gyors telepítés
- 1–4 csatorna közötti szabad csatornakiválasztás – a klinikai feladatnak megfelelően konfigurálható
Stimulátor egység – jellemzők
Elektromos stimulátor
Konstans áramerősségű stimulátor
Intenzitás: 0,2 – 100 mA
Impulzusszélesség: 50 – 1000 µs
Ingerlési frekvencia: 0,1 – 50 Hz
Rövidzárlat és túlterhelés elleni védelem
Hang- és fénystimulator (EP)
Hangerő: 40 – 120 dB (5 dB/lépés)
Stimulációs mód: bal, jobb, bal+jobb
40 Hz hordozófrekvencia: 500 – 8000 Hz
Polaritás: ritka, sűrű és váltakozó hullám
Vizuális stimulátor: sakktábla, vízszintes és függőleges csíkok

Technikai jellemzők és paraméterek
Főrendszer és erősítő
ParaméterÉrtékA/D konverziós felbontás16 bit
Mintavételi sebesség200 kHz
Elemzési időtartomány5 – 5000 ms
Ingerlési frekvencia0,1 – 50 Hz
Csatornák száma4 csatorna
Érzékenység0,05 µV – 20 mV/rács
Zaj (EMG)<= 4 µV (Vpp)
Zaj (EP, 1000x átlagolással)<= 0,1 µV (Vpp)
CMRR (közös módusú elnyomás)>= 100 dB
Szűrők és erősítés
ParaméterÉrtékFelső szűrő frekvencia határ20 kHz
Alsó szűrő frekvencia határ1 Hz
50 Hz szűrőBekapcsolható hálózati szűrő
Erősítési tartomány25× – 400 000×
Stimulátor áramerősség0,2 – 100 mA (konstans)
Impulzusszélesség50 – 1000 µs
Túlterhelés elleni védelemBeépített
Fizikai jellemzők
Méretek (H × Sz × M) 420 × 350 × 46 mm
Tömeg: 6 kg  |  Hordozható, kompakt kialakítás
Hosszúság:420 mm
Szélesség:350 mm
Magasság / vastagság:46 mm
Nettó tömeg:6 kg
Ház anyaga:Nagy szilárdságú könnyűfém – elektromágneses árnyékoláshoz optimalizálva
Garancia:18 hónap
Tanúsítvány:CE, ISO 13485:2016, ISO 9001:2015

Tartozékok (standard csomag)
Tűelektróda (egyszer használatos, unipoláris)
Felületi elektróda
Földelő elektróda (kábellel)
1:2 elosztókábel
Felületi elektróda átalakítókábel
Villódzó (fény)stimulátor
Hangingerlő (audio stimulátor)
Biztosíték 0,1A/250V (5×20 mm)
Biztosíték F1,6AL/250V (5×20 mm)
Felhasználói kézikönyv
Tápkábel
